OMAL- SCHRÄGSITZVENTIL ZEUS

Wir, die Firma RIVATEC bieten Ihnen ein breit gefächertes Sortiment an Ventilen. Die Schrägsitzventile von OMAL gehören ebenfalls dazu. Zu den einzelnen Ventilen geben wir Ihnen die nötige fachliche Beratung und stehen Ihnen bei Fragen gern zur Seite.

Im folgenden geht es um das Schrägsitzventil „ZEUS“ in den jeweiligen Baugrößen.

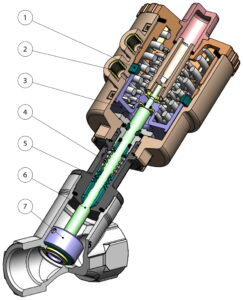

1. Dichtung im Zylinder anstatt am Kolben Kolben Gewährleistet einen längeren Hub des Stellantriebs und des damit verbundenen Verschlusses, was eine größere Strömungsöffnung am Sitz gewährleistet (weniger Strömungsverlust). Geringerer Dichtungsverschleiß.
2. Einsätze des Steuerkopfes aus 303 S.S. Erhöhen beträchtlich die Korrosionsbeständigkeit durch äußere Einwirkungen.
3.Ab DN63 Metallkolben mit chemischer Nickelbeschichtung (10- 15 Mikron) Geringerer Verschleiß des Kolbens aufgrund der härteren Oberfläche (700-750 HV).
4. Durch Feder vorgespannte Dichtungen Dichtungen Gleichen Spiel aus, das aufgrund von Verschleiß durch das lineare Gleiten der Welle entsteht und verhindern so Leckagen nach außen. Halten die Chevron-Dichtungen (V-Ring-Dichtpackung) unter Spannung, wodurch Spiel vermieden wird, das durch den Einsatz bei verschiedenen Temperaturen entstehen kann.
5. Chevron-Dichtungen (V-Ring-Dichtpackungen), mit fünf Dichtungen am unteren und drei Dichtungen am oberen Teil der Feder Garantiert perfekte Dichte auch nach zahlreichen Arbeitszyklen.
6. Gewalzte Welle Geringerer Verschleiß der Dichtungen dank der geringen Rauheit (0,1 Mikron Ra) der Welle, die das Gleiten erleichtert.
7. Oszillierender/ selbstausrichtender Verschluss Passt sich perfekt an den Sitz am Ventilgehäuse an und gewährleistet maximale Dichte
ATEX-Zertifikat Ermöglicht die Installation in explosionsgefährdeten Umgebungen
PED-Zertifikat Vollständige Übereinstimmung mit den EU-Sicherheitsnormen für Druckgeräte





ALLGEMEINE EIGENSCHAFTEN

Gewindeanschlüsse nach EN 10226-1 Rp (ex ISO 7/1) für Ventile Ares; ISO 228/1 für Ventile Zeus. Weitere Anschlüsse auf Anfrage.
Einfache Montage in jeder Stellung: horizontal, vertikal, schräg.
Erhältlich von 3/8” bis 2” in den Ausführungen doppeltwirkend, einfachwirkend stromlos geschlossen, oberhalb und unterhalb des Verschlusses, einfachwirkend stromlos offen unterhalb des Verschlusses.
In Einklang mit der EU-Richtlinie 2014/68/EU „PED“.
ATEX -Ausführung gemäß 2014/34/EU bei Bestellung anzufordern.
Durch die verschiedenen Antriebe, die verschiedenen Ventilkombinationen sowie die Möglichkeit des Durchgangs von Medien oberhalb und unterhalb des Verschlusses ist eine Vielzahl an Versionen der automatischen Absperrklappe gewährleistet.
In den folgenden Tabellen sind die Standardausführungen mit den wichtigsten Betriebsparametern aufgeführt.
Abhängig von Ventiltyp und Druckänderung ΔP, die zwischen vor und nach dem Ventil gewährleistet werden muss, wird der für den Antrieb notwendige Steuerdruck und damit der entsprechende Code der Absperrklappe ermittelt.

Auf Anfrage: Ausführungen für Vakuum und Sauerstoff.

STEUERMEDIUM:
Betriebsmedien: Geschmierte oder trockene Druckluft, Gase und neutrale Flüssigkeiten;
Raumtemperatur: von -10°C bis +60° C

BETRIEBSMEDIUM:
Luft, Wasser, Alkohol, Öle, Treibstoffe, Salzlösungen, Dampf, usw..( jedenfalls vereinbar mit A 351 CF8M O CuSn5Zn5Pb5-B)
Betriebsdruck von 0 bis 16 / 25 bar (Dampf 180°C von 0 bis 10 bar) abhängig von der gewählten Größe und Ausführung (siehe folgende Seiten).
Temperatur von -10°C bis +180°C.
Maximale Viskosität 600 cst (mm2/s).

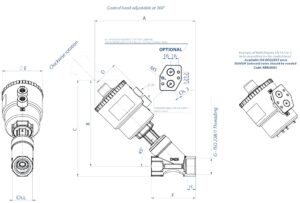

DN [mm] G * [Zoll] STELLANTRIEB A B C D øE F ch. L H
15 3/8” Ø 50 166 143 156,5 44 70 65 27 12
15 1/2” Ø 50 166 143 156,5 44 70 65 27 13
20 3/4” Ø 50 174 148,5 165 44 70 75 33 14,3
20 3/4” Ø 63 192,5 167 183,5 50,5 84,4 75 33 14,3
25 1” Ø 50 – 175,5 – – – – – 17,5
25 1” Ø 63 206 225 196 50,5 84,4 90 41 19
25 1” Ø 90 254,5 180 245,5 66,2 116,4 90 41 19
32 1”1/4 Ø 50 – 231 – – – – – 19
32 1”1/4 Ø 63 215 235 205 50,5 84,4 110 50 18
32 1”1/4 Ø 90 267 271 256 66,2 116,4 110 50 18
32 1”1/4 Ø 110 – 240 – – – – – 20
40 1”1/2 Ø 63 – 276 – – – – – 20
40 1”1/2 Ø 90 270 – 264 66,2 116,4 120 58 –
40 1”1/2 Ø 110 306 – 300 77,4 140,6 120 58 –
50 2” Ø 63 – – – – – – – –
50 2” Ø 90 280 – 275 66,2 116,4 150 70 –
50 2” Ø 110 316 – 311 77,4 140,6 150 70 –
*Ausführung mit NPT-Gewinde auf Anfrage erhältlich

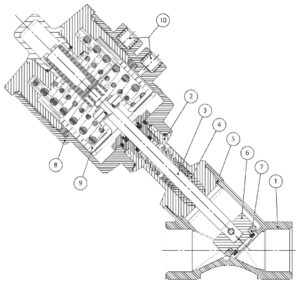

Nr ARES WERKSTOFFE
1 Ventilgehäuse Bronze CuSn5Zn5Pb5-B
2 Stopfbuchse Messing EN 12165 CW617N
3 Spindel 316L S.S.
4 Spindeldichtung PTFE-CF
5 Gehäusedichtung GRAPHIT
6 Verschluss 316L S.S.
7 Verschlussdichtung PTFE
8 Steuerkopf Poliammide PA 66 + GF 30%
9 Kolben Messing Chemisch Nickel (PBT + GF 20% kopf ø50)
10 Steuereinsätze 303 S.S.
Für Anwendungen mit hohem Reinheitsgrad sind PTFE-Spindeldichtungen und Peek-Gehäusedichtungen erhältlich
