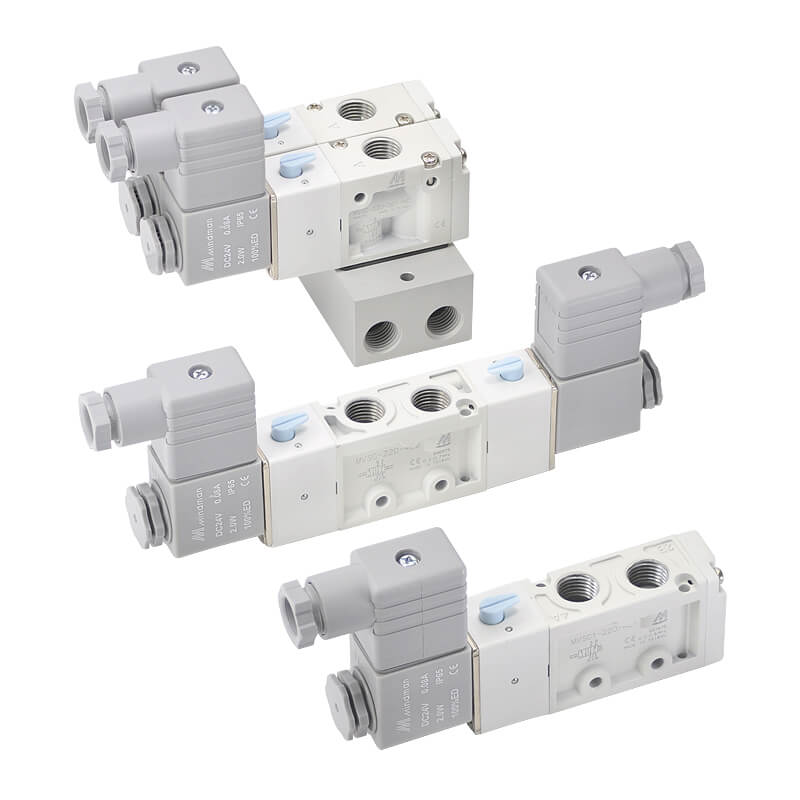

Wegeventil
Ein Wegeventil steuert den Fluss von Luft oder Gas in einem Vakuumsystem durch verschiedene Wege oder Anschlüsse. Es ist besonders wichtig, um den Gasfluss genau zu kontrollieren, indem es entweder den Durchgang blockiert oder den Gasstrom in eine andere Richtung lenkt. Wegeventile sind daher entscheidend für das Management von Druckverhältnissen und das reibungslose Funktionieren der gesamten Vakuumanlage.
Grundlegende Funktionsweise
Hier sind die Grundsätze, wie ein Wegeventil funktioniert:
1. Ventilstellung und Wege
Ein Wegeventil hat verschiedene Positionen, die den Fluss des Mediums entweder freigeben oder blockieren. Je nach Ventiltyp und -konfiguration können diese Positionen den Gasfluss zwischen verschiedenen Leitungen umschalten oder ihn in eine bestimmte Richtung lenken.
2. Aktivierung
Der Mechanismus des Wegeventils wird durch unterschiedliche Mittel aktiviert, wie mechanische, elektrische oder pneumatische Antriebe. Beispielsweise kann ein Elektromagnetventil durch elektrische Signale aktiviert werden, während ein Handventil manuell betätigt wird.
3. Regelung und Steuerung
Die Steuerung des Gasflusses erfolgt durch die Positionierung des Ventilmechanismus. Wenn das Ventil geöffnet ist, kann das Gas frei durch den Ventilweg fließen. Wenn das Ventil geschlossen ist, wird der Gasfluss blockiert. In komplexen Vakuumsystemen können Wegeventile mehrere Positionen haben, um den Gasfluss zwischen verschiedenen Leitungen flexibel umzuleiten.
4. Verwendung von Druck und Feedback
Viele moderne Wegeventile nutzen Drucksensoren und Feedback-Systeme, um die genaue Position des Ventils zu überwachen und zu regulieren. Dies ermöglicht eine Kontrolle des Vakuumflusses und stellt sicher, dass das System gemäß den festgelegten Anforderungen arbeitet.
Die häufigsten Arten von Wegeventilen
Es gibt zahlreiche Arten von Wegeventilen, die in der Vakuumtechnik zum Einsatz kommen. Jede Art hat besondere Eigenschaften und Einsatzgebiete. Im Folgenden beschreiben wir Ihnen die gängigsten Typen:
Magnetventile
Magnetventile nutzen elektromagnetische Kräfte zur Steuerung des Ventils. Das erzeugte Magnetfeld bewegt den Ventilmechanismus, um den Vakuumfluss sehr schnell zu öffnen oder zu schließen.
Elektromagnetventile
Sie sind eine spezielle Art von Magnetventilen, die durch elektrische Signale aktiviert werden. Diese Ventile bieten eine sehr genaue Steuerung und können in komplexen automatisierten Systemen (etwa industrielle Vakuumanlagen) eingesetzt werden.
Elektroventile
Elektroventile werden durch elektrische Energie betrieben. Sie sind oft in der Lage, komplexe Steuerungen zu unterstützen und bieten eine hohe Flexibilität in der Vakuumregulierung.
Handabsperrventile
Diese Ventile werden manuell betätigt, um den Fluss zu regulieren oder zu stoppen. Sie bieten eine einfache Möglichkeit, den Vakuumfluss zu kontrollieren, ohne auf elektrische oder pneumatische Steuerungen angewiesen zu sein.
Direktbetätigte Ventile
Sie werden ohne Zwischenstufen direkt durch den Antrieb aktiviert und bieten eine schnelle Reaktionszeit. In der Lebensmittelindustrie, wo schnelle Anpassungen des Vakuums erforderlich sind, werden direktbetätigte Ventile verwendet, um den Vakuumfluss rasch anzupassen.
Zwangsgesteuerte Ventile
Zwangsgesteuerte Ventile bieten eine zusätzliche Sicherheit, indem sie verhindern, dass das Ventil in einem undefinierten Zustand verbleibt. In sicherheitskritischen Vakuumsystemen, wie in der chemischen Industrie, gewährleisten sie, dass das System immer in einem sicheren Zustand ist.
ISO-Ventile
ISO-Ventile sind gemäß ISO-Normen standardisiert, was bedeutet, dass sie mit verschiedenen Systemen kompatibel sind. Diese Standardisierung erleichtert die Integration und Wartung von Vakuumanlagen.
Schnellschaltventile
Sie sind für ihre hohe Schaltgeschwindigkeit bekannt und ermöglichen eine schnelle Umschaltung des Vakuumflusses. Sie werden daher in Hochgeschwindigkeitsfertigungsprozessen eingesetzt, um den Vakuumfluss schnell zu ändern und den Produktionsfluss zu optimieren.
Sitzventile
Sitzventile regulieren den Fluss durch einen Sitzmechanismus, der Öffnungen blockiert oder freigibt. Sie kommen zum Beispiel in der Halbleiterindustrie zum Einsatz.
Oszillierventile
Diese Ventile sind für wiederholte Schaltvorgänge ausgelegt und können zwischen verschiedenen Zuständen hin- und herschalten. Sie sind nützlich für Anwendungen, die regelmäßige Steuerungen benötigen – etwa für Verpackungslinien.
Tasterventile
Sie werden durch Druck auf einen Taster betätigt und bieten eine manuelle Steuerung des Vakuumflusses. Diese Ventile sind einfach zu bedienen und bieten eine direkte Kontrolle.
Welche Wege-Arten gibt es?
Wege-Ventile können verschiedene Ventil-Verhältnisse besitzen. Die verschiedenen Wege eines Ventils bestimmen, wie der Vakuumfluss innerhalb des Systems geregelt wird. Hier sind die gängigsten Wegearten und deren Verwendungszwecke:
2/2-Wege-Ventil
Ein 2/2-Wege-Ventil hat zwei Anschlüsse und zwei Zustände: offen oder geschlossen. Dieses Ventil ermöglicht es, den Vakuumfluss zu steuern, indem es entweder den Fluss zulässt oder blockiert. In einfachen Vakuumanwendungen, wie bei der Steuerung des Vakuumflusses in kleinen Laborgeräten, wird ein 2/2-Wege-Ventil verwendet, um den Fluss ein- oder auszuschalten.
3/2-Wege-Ventil
Ein 3/2-Wege-Ventil hat drei Anschlüsse und zwei Zustände. Es kann zwei Leitungen verbinden oder trennen und somit den Vakuumfluss zwischen verschiedenen Leitungen steuern. In Verpackungsmaschinen, wo der Vakuumfluss zwischen verschiedenen Kammern umgeschaltet werden muss, kommt ein 3/2-Wege-Ventil häufig zum Einsatz.
5/2-Wege-Ventil
Ein 5/2-Wege-Ventil hat fünf Anschlüsse und zwei Zustände. In komplexen Vakuumsystemen, wie in großen Produktionslinien, ermöglicht ein 5/2-Wege-Ventil die Steuerung von Vakuumleitungen für mehrere Maschinen gleichzeitig.
5/3-Wege-Ventil
Ein 5/3-Wege-Ventil hat fünf Anschlüsse und drei Zustände. In Automatisierungssystemen, die mehrere Vakuumkanäle und -abschnitte benötigen, wird ein 5/3-Wege-Ventil verwendet, um den Vakuumfluss exakt zu steuern.
Die Wahl des richtigen Ventiltyps hängt von den spezifischen Anforderungen des Systems ab, einschließlich der benötigten Steuerungstypen und der Anzahl der Steuerwege. Ob für einfache Anwendungen oder komplexe Steuerungen, der passende Wegeventiltyp sichert eine effektive Vakuumregulierung und optimiert die Gesamtleistung des Systems.
